Что такое DICOM: цифровые снимки в медицине. Сервисы для хранения и просмотра DICOM файлов

Каждый снимок МРТ, КТ или УЗИ – это не просто картинка. Это структурированный DICOM файл, содержащий десятки слоев данных. DICOM (Digital Imaging and Communications in Medicine) – это международный стандарт, который регулирует создание, хранение, передачу и отображение медицинских изображений. Врач должен открыть исследование на компьютере с нужным ПО. DICOM делает это возможным. В этой статье – просто о сложном: что такое формат DICOM, как он устроен, и как его грамотно внедрить в вашей клинике, чтобы автоматизировать процессы, исключить ошибки и сэкономить сотни рабочих часов.

Сегодня DICOM используется практически всем медицинским оборудованием для визуализации: компьютерными и магнитно-резонансными томографами, ультразвуковыми сканерами, рентгеновскими аппаратами, маммографами. Регистратор создает направление в Медицинской Информационной Системе (МИС), и эти данные (Modality Worklist) автоматически загружаются на аппарат. После исследования снимки сами отправляются на сервер (PACS), а врач видит их в своей очереди.

DICOM файл – это «контейнер». Внутри не только само изображение, но и структурированные метаданные, упакованные по иерархии:

1. Пациент: ФИО, пол, дата рождения, ID.
2. Исследование: одно посещение, одна цель. Например, «МРТ головного мозга». Содержит дату, тип, уникальный ID исследования.
3. Серия: часть исследования, сделанная с одинаковыми параметрами. Одно МРТ может включать серии T1, T2 и с контрастом. У каждой свой ID серии.
4. Изображение: конкретный срез (слайс). В одной серии их могут быть сотни.

Что еще внутри файла? В специальных полях-тегах хранится всё: от модели аппарата и параметров съемки (напряжение на трубке, толщина среза) до имени врача и названия клиники.

Изображения в DICOM могут быть сжаты различными способами: Lossy JPEG, JPEG2000 или Lossless JPEG. Формат также поддерживает хранение электрокардиограмм и аудиозаписей.

Иерархическая структура позволяет системам быстро находить нужную информацию и правильно интерпретировать изображения. Врач может открыть снимок десятилетней давности и увидеть не только картинку, но и все условия, при которых проводилось исследование.

Типы медицинского оборудования в стандарте

DICOM поддерживает более 50 типов модальностей – видов медицинского оборудования для визуализации. Каждая модальность обозначается двухбуквенным кодом. Вот самые распространенные:

• CT (Computed Tomography) – компьютерная томография. Создает послойные изображения внутренних органов с помощью рентгеновских лучей.
• MR (Magnetic Resonance) – магнитно-резонансная томография. Использует магнитное поле и радиоволны для детальной визуализации мягких тканей.
• CR (Computed Radiography) – компьютерная рентгенография. Цифровой вариант классического рентгена.
• US (Ultrasound) – ультразвуковая диагностика. Исследование внутренних органов с помощью звуковых волн.
• MG (Mammography) – маммография для исследования молочных желез.
• XA (X-Ray Angiography) – рентгеновская ангиография сосудов.
• PT (Positron Emission Tomography) – позитронно-эмиссионная томография для выявления метаболически активных областей.

Отдельно стоит упомянуть SC (Secondary Capture) – это не модальность, а способ импорта изображений из источников, изначально не поддерживающих DICOM. Например, при сканировании старых рентгеновских пленок или захвате изображения с экрана.

Также стандарт поддерживает SR (Structured Report) – текстовые медицинские отчеты в структурированном виде.

Как работает врач?

Работа с DICOM в клинике – это взаимодействие нескольких систем.

Автоматизированный workflow (с интеграцией МИС «БИТ.УМЦ» и DICOM)

Здесь врач работает с единым интерфейсом в МИС, который становится центральным пультом управления.

1. Открытие приема. Врач начинает прием пациента в «БИТ.УМЦ». По истории приемов одного лечения он видит все предыдущие посещения и исследования.
2. Назначение исследования в пару кликов. Система автоматически формирует задание для оборудования (Modality Worklist) и отправляет его на выбранный аппарат.
3. Удобное получение изображений или файлов исследований сразу в документ приёма. Врач нажимает на кнопку, результат передается в МИС из PACS. Врач возвращается к своему компьютеру, и в карте пациента уже отображается завершенное исследование.
4. Работа в едином контуре. Врач анализирует снимок, может:
• Сравнить его со старыми исследованиями этого же пациента в рамках одного лечения.
• Написать и сохранить заключение, которое автоматически прикрепится к карте.
• Отправить снимок на печать или экспортировать для консультации.
• Выгрузить исследование для пациента.

Таким образом вся техническая цепочка – от записи пациента до архивации снимка – выполняется автоматически и безошибочно. Врач фокусируется на главном: на пациенте и постановке диагноза. Клиника получает скорость, отсутствие ошибок и полный цифровой аудит всех действий.

Как организовать хранение DICOM-данных: PACS-серверы

Центральный архив – основа цифровой радиологии. Без него снимки будут бесконтрольно копироваться между компьютерами, теряться и дублироваться. PACS-сервер должен работать круглосуточно, обеспечивая быстрый доступ к любому исследованию.

• Существуют бесплатные решения, которые подходят для небольших и средних клиник:
• dcm4chee — один из самых популярных и надёжных open-source PACS, написанный на Java. Это кроссплатформенное решение (Linux, Windows, Mac OS), которое совмещает в себе функции PACS и RIS (радиологической информационной системы). Его ключевые преимущества — стабильность работы, регулярные обновления и активное сообщество. Для клиник, использующих «БИТ:Управление медицинским центром. КОРП», это оптимальный выбор, так как наш модуль DICOM включает готовую, отлаженную интеграцию с dcm4chee. Это значительно упрощает внедрение и дальнейшее администрирование, которое может выполнять тот же специалист, который обслуживает вашу основную МИС.
• Orthanc – легковесный и быстрый mini-PACS на C++. Кроссплатформенный. Поддерживает REST API и систему плагинов, что позволяет расширять функциональность. Хороший выбор для небольших медицинских центров.
• Dicoogle – еще один open-source вариант с поддержкой всех основных платформ.
• PacsOne – бесплатная версия для Windows, Mac и Linux с ограничением до 1 миллиона снимков.

Для крупных организаций обычно используются коммерческие системы с технической поддержкой и гарантиями.

PACS-сервер ведет базу данных со всеми пациентами, исследованиями и отдельными снимками. Эту базу желательно размещать на быстрых дисках (SSD), чтобы ускорить поиск по большому архиву. Сами изображения могут храниться на обычных жестких дисках – требования к скорости здесь не такие жесткие.

Требования к хранилищу данных

Объем данных в радиологии растет быстро. Один МРТ-снимок может занимать сотни мегабайт. КТ-исследование с контрастированием – гигабайты. Ангиография с видео – еще больше. За год крупная клиника накапливает десятки терабайт информации.

Важно отметить, что возможность долгосрочного и структурированного хранения DICOM исследований становится ключевым конкурентным преимуществом. В БИТ:УМЦ.КОРП есть возможность указывать путь к итоговому диску для хранения всех файлов, которые были и будут прикрепляться в МИС. Таким образом можно вместо ручного копирования в резервное хранилище можно подключить SSD к серверу, и указать на него путь хранения и сохранять как обычно, не утяжеляя базу 1С. Так файлы хранятся не в самой базе, а на внешнем диске, который потом можно сменить на другой, перепроверить настройку пути и дальше эксплуатировать.

Модуль DICOM для БИТ:УМЦ.КОРП позволяет не только принимать снимки, но и прикреплять их к документам пациента. Это создаёт полноценную пожизненную историю всех визуальных исследований, доступную врачу в любой момент для анализа динамики. И напрямую повышает качество диагностики и уровень сервиса.

Главная задача – построить достаточно большое хранилище с высокой надежностью. При этом требования к скорости и IOPS не критичны, если рабочих станций не слишком много. Подойдут обычные жесткие диски.

Для надежности используют RAID-массивы. Оптимальный вариант – RAID10, который требует удвоенного пространства, но обеспечивает хорошую производительность и выдерживает отказ минимум одного диска. Более бюджетное решение – RAID6, переживающий выход из строя двух дисков одновременно. RAID0 и RAID5 не рекомендуются из-за низкой надежности. Хранилище без RAID можно использовать только при наличии полной резервной копии. Стоит отметить, что организация отказоустойчивого хранилища (RAID) – важный, но технически сложный этап. Его самостоятельная настройка силами штатного администратора по инструкциям может привести к ошибкам и простоям.

Важно держать запасные диски на складе. При выходе из строя одного HDD его нужно быстро заменить, чтобы массив восстановил избыточность. Современные PACS позволяют организовать многоуровневое хранение: свежие снимки на SSD, активный архив на HDD, старые данные на ленточных накопителях или в облаке.

Особенности резервного копирования

PACS хранит каждый снимок отдельным файлом. В десятилетнем архиве может лежать несколько миллионов мелких файлов. Полное резервное копирование займет дни или недели. Оптимальная стратегия – сделать один раз полную копию и настроить ежедневное инкрементальное резервирование новых файлов.

DICOM-файлы хорошо сжимаются, поэтому резервная копия может занимать заметно меньше места, чем оригинал. Для бэкапа нужно сохранять дамп базы данных и копию файлов исследований.

Резервная копия должна физически находиться далеко от основного сервера: в другом корпусе, на другом этаже или хотя бы в другом помещении. Нельзя делать бэкап на тот же сервер, где работает PACS – это сводит на нет всю идею резервирования.

Альтернативный подход – завести второй PACS горячего резерва на отдельной машине. Основной сервер настраивается на автоматическую отправку свежих снимков на резервный. Если бюджет не позволяет дублировать все исследования, можно держать в горячем резерве снимки за последний месяц. При отказе основного PACS медицинский персонал сможет продолжить работу с резервной системой.

Сетевая инфраструктура для DICOM

Пропускная способность сети должна быть не ниже 1 Гбит/с. Желательно использовать выделенную локальную сеть, физически изолированную от других сетей и интернета. Как минимум – отдельный VLAN. Для подключения PACS-сервера можно применить агрегацию каналов (bonding) для увеличения скорости и надежности.

Сложности могут возникнуть из-за файрволлов между узлами, динамических IP-адресов или NAT. Стандартные порты TCP для DICOM: 104, 11112, 2762 (для TLS). Для правильной работы протокола все узлы должны видеть друг друга напрямую.

Мониторинг критически важен. Помимо стандартного контроля оборудования и операционной системы нужно мониторить сам сервис PACS (с помощью отправки C-ECHO), свободное место на дисках, свободные inode (в Linux), метрики СУБД. Обязательно настроить оповещения от SMART-диагностики дисков и RAID-контроллера. Резервное копирование тоже должно быть под наблюдением.

В зависимости от серьезности ситуации настраивается алертинг вплоть до автоматического звонка дежурному. Например, отказ системы охлаждения МРТ может привести к кипению дорогого жидкого гелия и сбросу его через аварийный клапан – это финансовые потери и длительный простой оборудования.

Программы для просмотра DICOM

Медицинские снимки в формате DICOM нельзя открыть обычным просмотрщиком изображений. Нужно специализированное ПО, которое корректно интерпретирует метаданные и предоставляет инструменты для анализа.

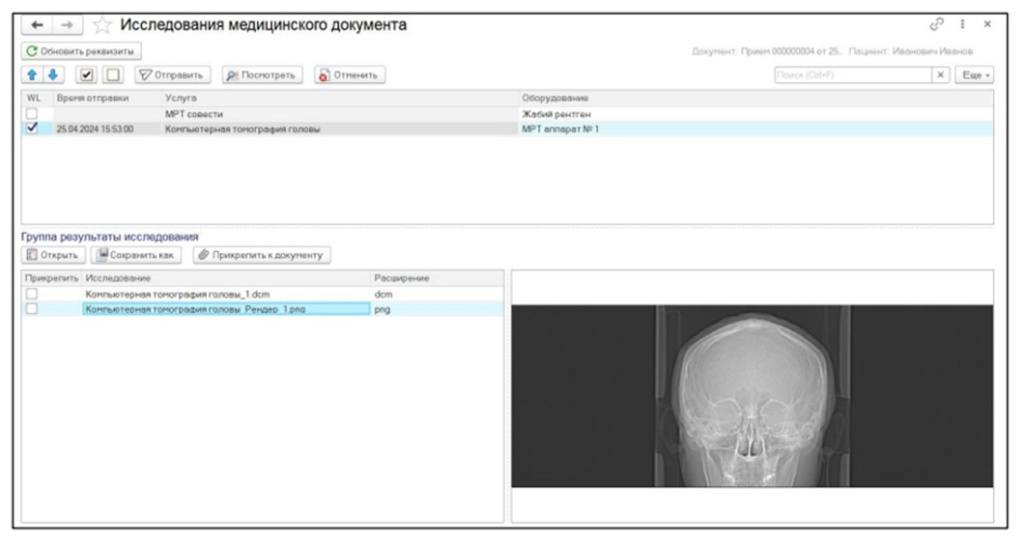

Дополнительный модуль DICOM для БИТ:УМЦ. КОРП решает главную проблему врача – работу в разрозненных программах.

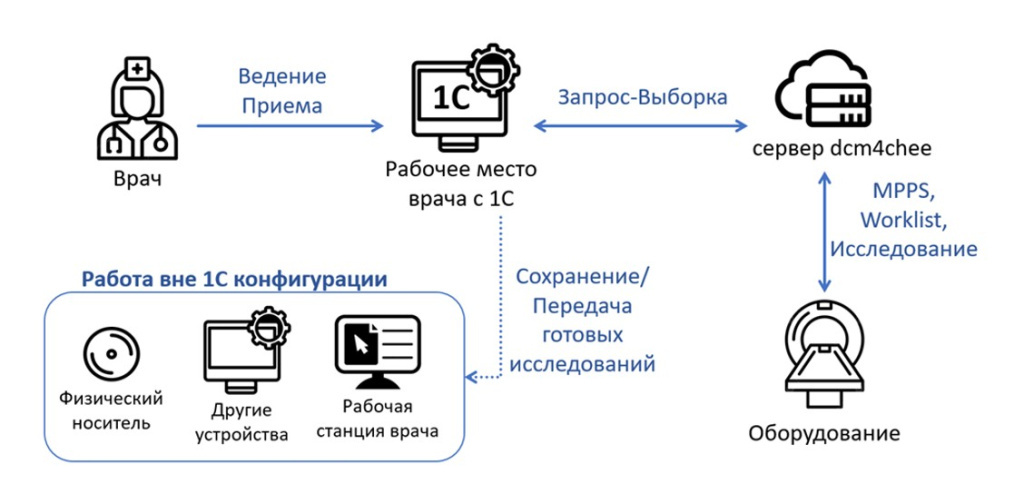

Как это работает? После проведения исследования (МРТ, КТ, рентген) снимки поступают из PACS (например, dcm4chee) на рабочее место врача. Врач, находясь прямо в интерфейсе приёма в 1С, видит весь список назначенных исследований. По своему желанию он загружает и просматривает DICOM-снимки в интегрированном профессиональном просмотрщике, не покидая своей основной рабочей среды.

Таким образом, вся история болезни хранится в одном месте. Система автоматически связывает все повторные визиты-исследования пациента с первичным визитом. Врач сравнивает новый снимок со старыми, оценивая динамику.

Ничего не теряется. Поскольку, даже если врач забыл сохранить снимок в карту, исследование можно повторно запросить из архива PACS и прикрепить к нужному приёму.

Анонимизация и безопасность данных

DICOM-файлы содержат персональные данные пациентов. Большинство современных просмотрщиков и PACS имеют функцию автоматического удаления персональных данных из файлов. При этом сохраняются все медицински значимые параметры исследования. Можно создавать шаблоны анонимизации для быстрого применения к большим объемам данных.

При работе с DICOM критически важно соблюдать требования по защите персональных данных. Файлы не должны попадать в открытый доступ. Передача по сети должна быть зашифрована. Доступ к PACS нужно ограничивать правами пользователей.

Стандартизация и совместимость

Несмотря на универсальность DICOM, на практике возникают проблемы совместимости. Все оборудование работает в соответствие с конкретным DICOM-стандартом (RIS, PACS).  Некоторые используют собственные расширения. Поэтому перед закупкой оборудования важно проверять его совместимость с существующей инфраструктурой.

Решение БИТ:УМЦ.КОРП  поставляется с готовой и отлаженной интеграцией с «PACS-RIS сервером dcm4chee» или с «dcm4chee-arc-light 5»., что гарантирует быстрый старт и совместимость с большинством оборудования. В случае сбоев в работе DICOM-инфраструктуры специалисты помогают оперативно диагностировать и устранить проблему. Решение позволяет произвести загрузку в dcm4chee внешних исследований (к примеру, полученных от сторонней клиники при переходе пациента) и связать их с документами лечения пациента в нашей МИС.

Каждый производитель должен предоставлять Conformance Statement – документ, описывающий, какие именно части стандарта DICOM поддерживает данное устройство. Это позволяет заранее понять, сможет ли новый томограф работать с имеющимся PACS.

Проблемы могут возникнуть с transfer syntax – режимом кодирования информации при передаче. Он определяет порядок байтов и формат сжатия графики. Иногда его нужно указывать явно в настройках.

Ошибки на этапе Association (установления сетевого соединения) обычно говорят либо о неверных настройках TCP или AE Title, либо о несовместимом transfer syntax, либо о том, что нужный SOP-класс отключен в программе.

Внедрение стандарта DICOM – это не просто покупка софта для просмотра МРТ. Это реинжиниринг рабочих процессов. Где цель сделать путь снимка от аппарата до заключения врача и истории болезни бесшовным, быстрым и безошибочным.

Это достигается через глубокую интеграцию DICOM-совместимого оборудования с Медицинской Информационной Системой. Правильно выстроенная архитектура экономит время врачей, повышает безопасность пациентов и превращает разрозненные снимки в структурированную цифровую историю болезни.
